Centro de Carga 100 A, 8 Polos, NEMA 3R | Square D

$0.00

🔧 Precio especial para instaladores disponible (pregunta por WhatsApp)

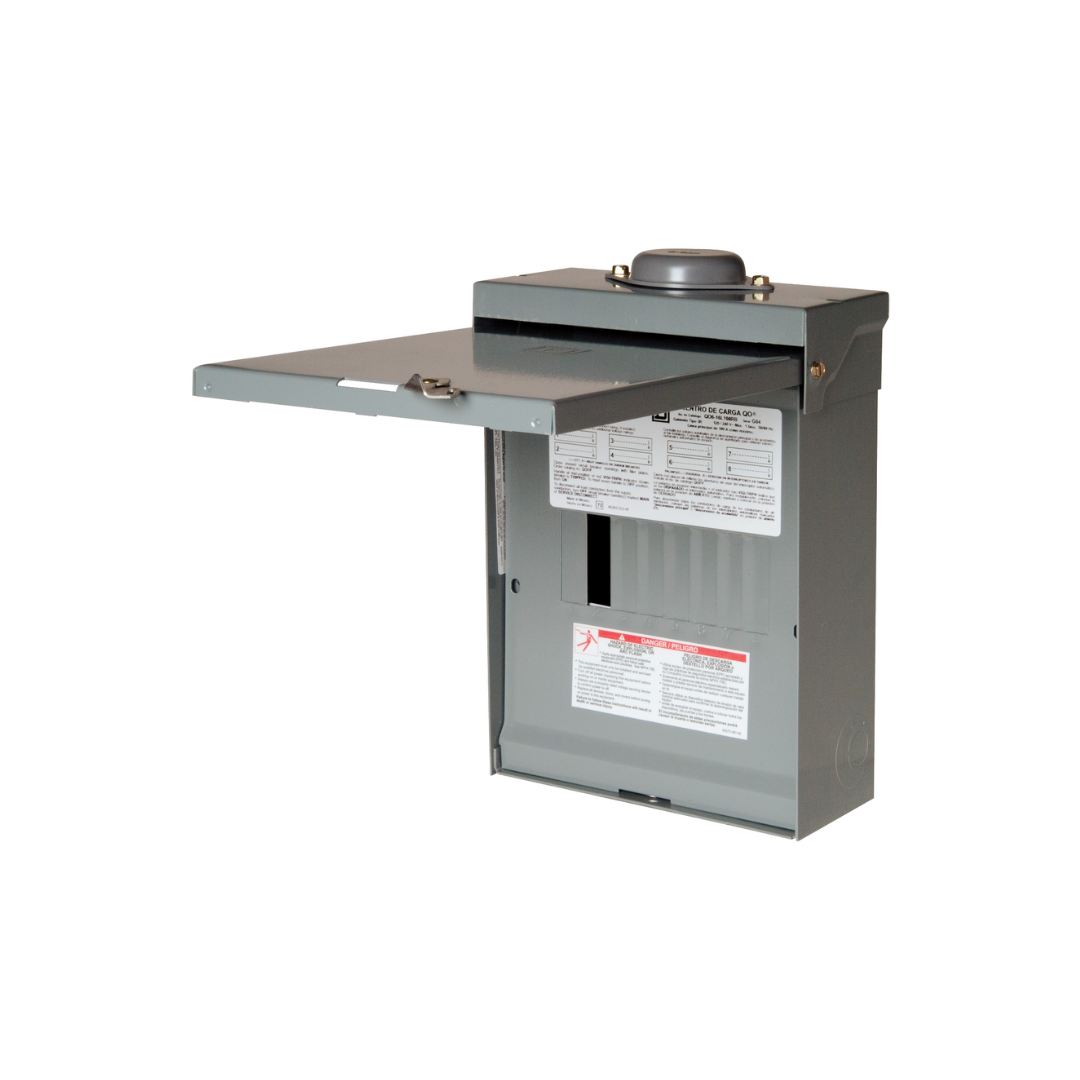

El centro de carga Square D QO816L100RB está diseñado para alojar y distribuir circuitos eléctricos en instalaciones monofásicas de 120 Vca. Su capacidad nominal de 100 A y configuración de 8 espacios permiten organizar y proteger distintos circuitos derivados en aplicaciones residenciales y comerciales que requieren un tablero de distribución confiable.

Este centro de carga cuenta con alimentación mediante zapatas principales (Main Lugs) y una capacidad de hasta 16 circuitos monopolares mediante el uso de interruptores compatibles. Además, admite la instalación de hasta 8 interruptores tándem, ofreciendo mayor flexibilidad para ampliar la distribución eléctrica cuando el proyecto lo requiera.

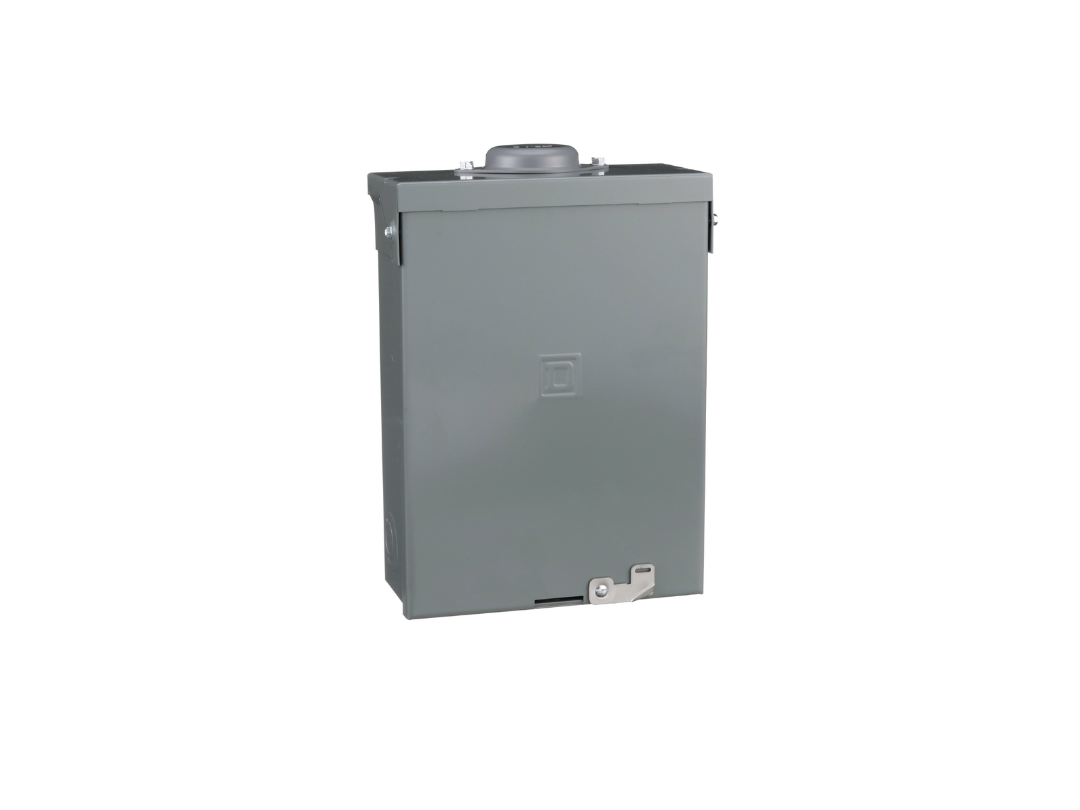

Su gabinete está fabricado en acero galvanizado soldado con acabado de esmalte horneado y clasificación NEMA 3R, lo que proporciona protección contra la intemperie para instalaciones en exteriores donde se requiera un envolvente resistente a las condiciones ambientales. Asimismo, incorpora embarrado de aluminio estañado, conexiones mediante zapatas para conductores de aluminio o cobre y una capacidad de corriente de cortocircuito de 10 kA.

El modelo QO816L100RB está diseñado para montaje vertical y cuenta con certificación UL, siendo una opción utilizada en instalaciones eléctricas donde se requiere un centro de carga para distribuir la energía hacia diferentes circuitos de iluminación, contactos, equipos eléctricos o tableros secundarios, siempre conforme al diseño del proyecto y a la normatividad aplicable.

Características

• Centro de carga monofásico de 100 A
• Alimentación mediante zapatas principales (Main Lugs)
• Capacidad para 8 espacios
• Hasta 16 circuitos monopolares compatibles
• Admite hasta 8 interruptores tándem
• Gabinete con clasificación NEMA 3R para intemperie
• Embarrado de aluminio estañado
• Gabinete de acero galvanizado soldado
• Acabado de esmalte horneado color gris
• Capacidad de corriente de cortocircuito de 10 kA
• Compatible con conductores de aluminio y cobre
• Montaje vertical
• Certificación UL

Especificaciones

• Marca: Square D
• Modelo: QO816L100RB
• Tipo de producto: Centro de carga
• Tipo de alimentación: Zapatas principales (Main Lugs)
• Corriente nominal: 100 A
• Número de espacios: 8
• Máximo de circuitos monopolares: 16
• Máximo de interruptores tándem: 8
• Número de fases: 1 fase, 3 hilos
• Voltaje nominal: 120 Vca
• Capacidad de corriente de cortocircuito: 10 kA
• Conexión eléctrica: Zapatas
• Calibre de conductor compatible: AWG 8 a AWG 1 aluminio/cobre
• Material del embarrado: Aluminio estañado
• Material del gabinete: Acero galvanizado soldado
• Acabado: Esmalte horneado color gris
• Clasificación del gabinete: NEMA 3R
• Montaje: Vertical

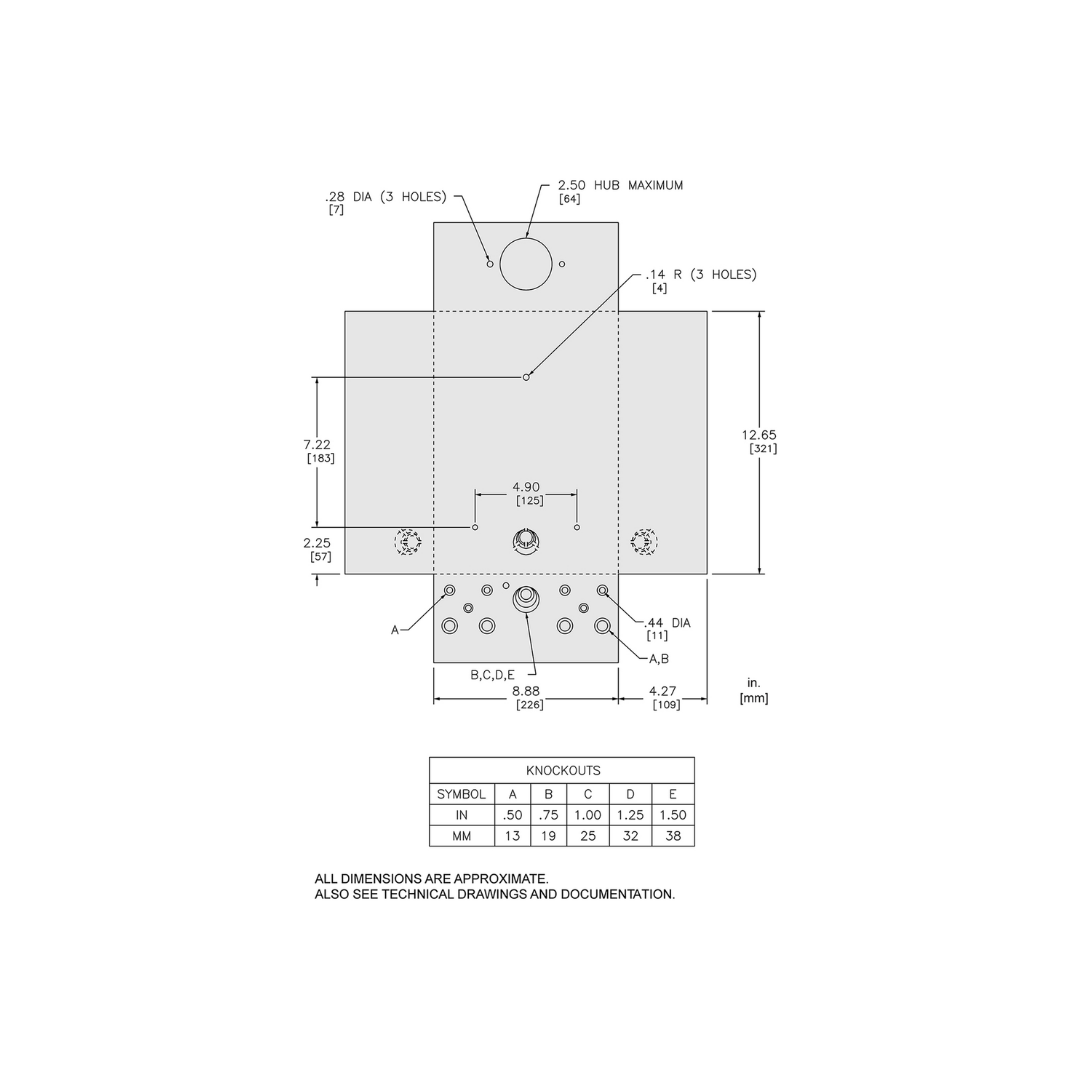

• Dimensiones: 321 × 226 mm
• Peso: 4.423 kg
• Temperatura de operación: -5 °C a 40 °C
• Certificación: UL
• Garantía del fabricante: 18 meses

Información técnica referencial. Para confirmar compatibilidad y especificaciones, consulte la ficha técnica vigente del fabricante.
